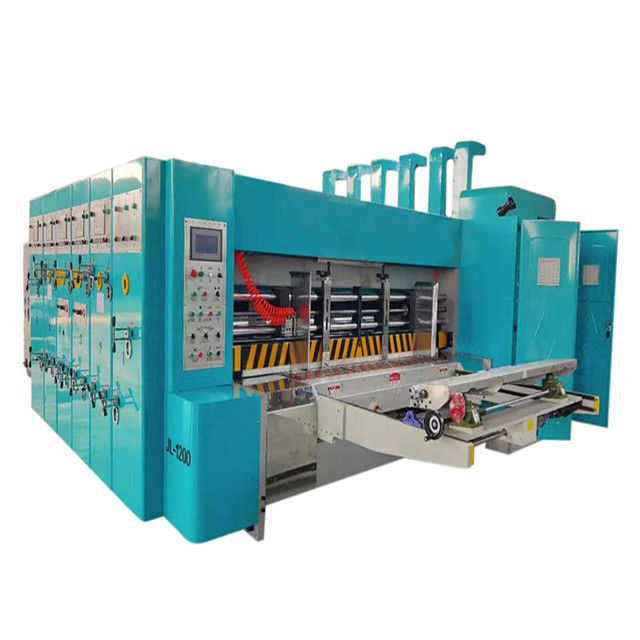

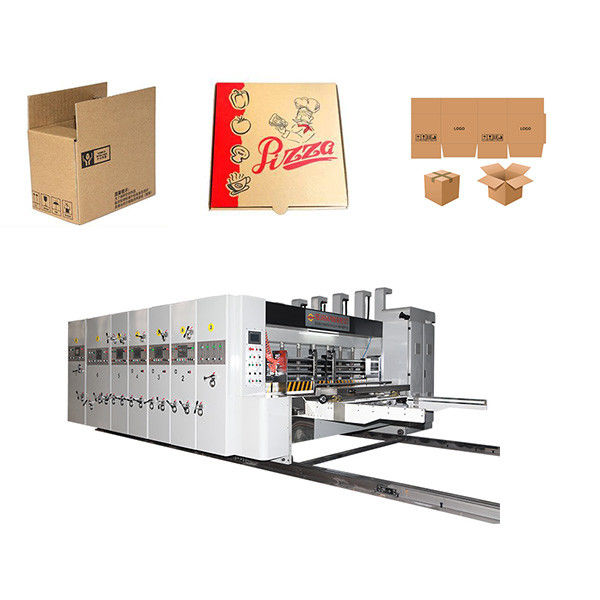

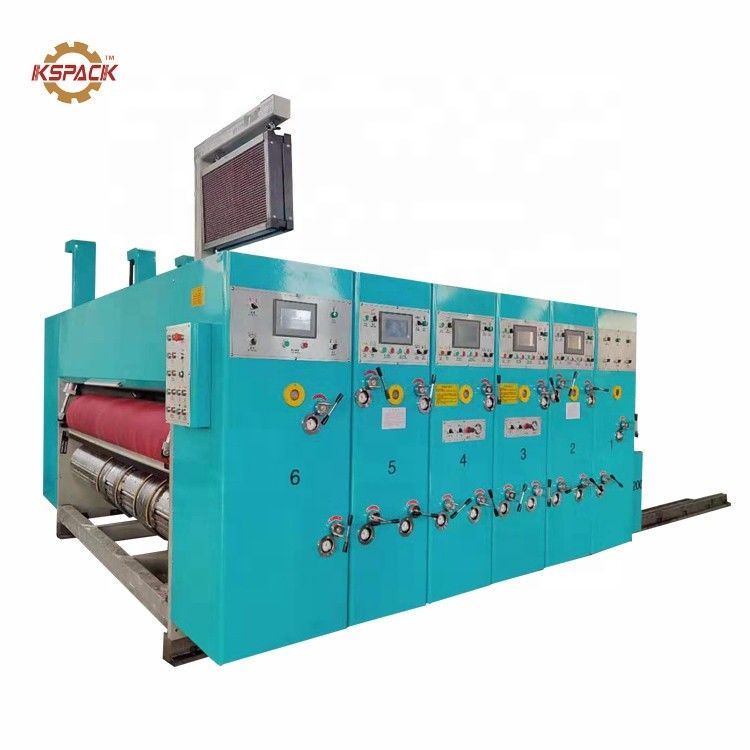

Maszyny drukarskie automatyczne

GSYM¢408 ((1200) x 1800-2800 mm

Uwaga: zgodnie z wymaganiami klienta, można wybrać 1-6 kolorów,

Ścinarka, przymocowanie do dziur, wszystko opcjonalne.

Część wiodąca

[1] Elektryczna maszyna sterująca od dzwonka alarmowego, ciągłe ostrzeganie o dzwonieniu, w celu zapewnienia bezpieczeństwa pracowników.

[2] wał napędowy z sprzęgłem tarcia, w celu uniknięcia niewłaściwego użytkowania i uszkodzenia maszyny.

[3] pneumatyczne urządzenie blokujące.

[4] Silnik gospodarza uruchamia urządzenie ochronne (maszyna nie jest zablokowana, host nie może uruchomić działania)

2. system podawania typu rolka wiodący

[1] odciągający wentylator papierowy pomocniczy 7,5 kW, zgodnie z różnymi warunkami gięcia kartonu, regulacja objętości powietrza,

Aby zapewnić płynne dostarczanie papieru, użyj pędzla do usunięcia powierzchni kartonu

Pył, szczątki papieru i inne śmieci poprawiają jakość druku.

[2]zawierający przełącznik do sterowania łańcuchem, papier do sterowania awaryjnym zatrzymaniem.

[3] Podnoszenie i opuszczanie papieru przyjmuje cylindr powietrzny, działanie szybko, wysiłek.

[4] wykorzystanie Shandong "Komori" przedniej krawędzi system obrotowy rolka, prosta obsługa, wysoka precyzja.

Silna elastyczność, szybka transmisja stabilniejsza, nadająca się do wypaczania, cienka kartonowa transmisja, efekt jest oczywisty.

[5] boczny odbiór, pozycja tylnej skrzynki przez elektryczne regulacje śruby; ręczne synchronizowane regulacje pozycji górnej i dolnej szczeliny przedniego odbioru.

[6] urządzenie do przejścia na karmienie (w zależności od potrzeby wyboru karmienia ciągłego lub płytkowego).

[7] Sterowanie PLC, interfejs człowiek-maszyna, przechowywanie menu, korekta płyty druku, prędkość druku, ilość, czas i działanie działu

3 Walcownik paszowy

[1] do rolka użyć miękkiego gumowego wału, więc podczas karmienia deski upewnij się, że nie borken deski średnica 132mm, nosząc gumowy wał, aby blance prawidłowe, utrzymać papier karmienie parne i dokładne.

[2] Dolny rolnik z wybrukowaną rolką o średnicy ¢ 175 mm, bezszwowa rura stalowa, wybrukowana twarda pokrywa chromowana.

[3] tarcza typu przesuwacza z tarczyką skrzyżowaną z rolką karmiącą ręcznie reguluje zakres regulacji od 0 do 12 mm. Regulacja nie wpływa na lukę biegów, aby zapewnić dokładność transmisji.

[4] ręczne urządzenie do samoblokadowania z szybkim odbiciem.

4 automatyczne urządzenie zerowe

[1] Sekcja podawania papieru, sekcja druku i część z szczelinami są automatycznie zresetowane na zero.

[2]Ogólne kartony używają automatycznego urządzenia zerowego, spróbuj wydrukować dwa można regulować do prawidłowej pozycji w celu zmniejszenia odpadów z tektury.

Wydział druku

1. rolki drukarskiej (rollka płytkowa)

[1] średnica ¢ 393,6 mm (z średnicą ¢ 408 mm).

[2]wysokiej jakości szlifowanie powierzchni stali, ośna skala odniesienia, twarda chromowanie.

[3]w celu dokonania korekty równowagi, płynnej pracy, dostosowania do pracy przy dużych prędkościach.

[4] płytka skrętowa z klatką, z zawieszoną rowką płytki, aby dostosować się do szybkiej wersji instalacji wygodnie i szybko.

[5] pełna wersja otworu zawieszonego, dla 10 mm wersji zawieszonej wyrobu.

[6] załadunek i rozładunek płyty drukarskiej, elektryczne sterowanie przełącznikiem stopniowym jest odwrócone.

[7] skrzyżowanie ręczne ośnikowe rolki drukarskiej, maksymalny ruch 10 mm.

2. drukarka rolka

[1] średnica 155 mm.

[2] stosowanie wysokiej jakości szlifowania powierzchni rury stalowej bez szwów, dynamicznej korekty równowagi, płynnego działania, twardego chromowania

[3] tarcza typu przesuwacza z rolkami ciśnieniowymi do ręcznej regulacji zakresu regulacji od 0 do 12 mm. Regulacja nie wpływa na odległość przekładni w celu zapewnienia dokładności transmisji.

3 Wkładanie wody do górnych i dolnych rolników

[1] na rolce: średnica ¢ 86 mm rury stalowej bezszwowej, z trzema pierścieniami papierowymi.

[2] następna rolka: średnica ¢ 155 mm rury bezszwowej, szlifowana powierzchnia, chromowana

[3] rozruch rolowy skrzyżowy typu suwak, ręcznie reguluje zakres regulacji 0 ~ 12 mm. Regulacja nie wpływa na zęby Wypróżnienie koła, aby zapewnić dokładność transmisji.

4. system atramentowy z rolki ze stali aniloxowej gumy rolkowej

[1]średnica ¢ 213,7 mm.

[2] szlifowanie powierzchni stali, sieć represijna, twardy chromowanie.

[3] korekta prędkości, płynna obsługa.

[4]liczba oczek wynosi 180,200,220Wybór 250 linii na cal. (opcja rolka ceramiczna 300 linii na cal)

[5] z pneumatycznym automatycznym urządzeniem podnoszącym system podawania.

anilox roll jest podniesiony i płytka jest oddzielona)

[6] Rolka aniloxowa z sprzęgłem typu klin, równomierne atramenty, łatwe do czyszczenia atramenty.

[7] średnica gumowego walca ¢ 186 mm. (opcjonalnie system ostrza lekarza)

[8] powierzchnia rur stalowych owinięta gumową odporną na zużycie i dokonać korekty równowagi.

[9] gumy w specjalnym wysokiej szlifowania, efekt transferu tuszu jest dobry.efekt konwersji jest dobry, aby wydłużyć żywotność gumowego walca.

Mechanizm korekty fazowej

[1]Struktura zestawu planetarnego.

[2]faza drukowania za pomocą sterowania komputerowego PLC w cyfrowej. (Run, stop można regulować), ręcznie regulować pozycję poziomą, regulować odległość 10 mm.

[3] w procesie drukowania po automatycznym zresetowaniu systemu przez płytę drukowania.

6 krążenie atramentu

[1] Pneumatyczna pompa membranowa, stabilność atramentu, łatwa obsługa i konserwacja.

[2] filtr tuszowy, zanieczyszczenia filtrujące.

7 urządzenie do mocowania fazy druku

[1] mechanizm hamulca cylindrowego.

[2] Kiedy maszyna oddziela lub reguluje fazę, mechanizm hamulcowy ogranicza obrót maszyny, utrzymując pierwotną pozycję biegów w punkcie stałym.

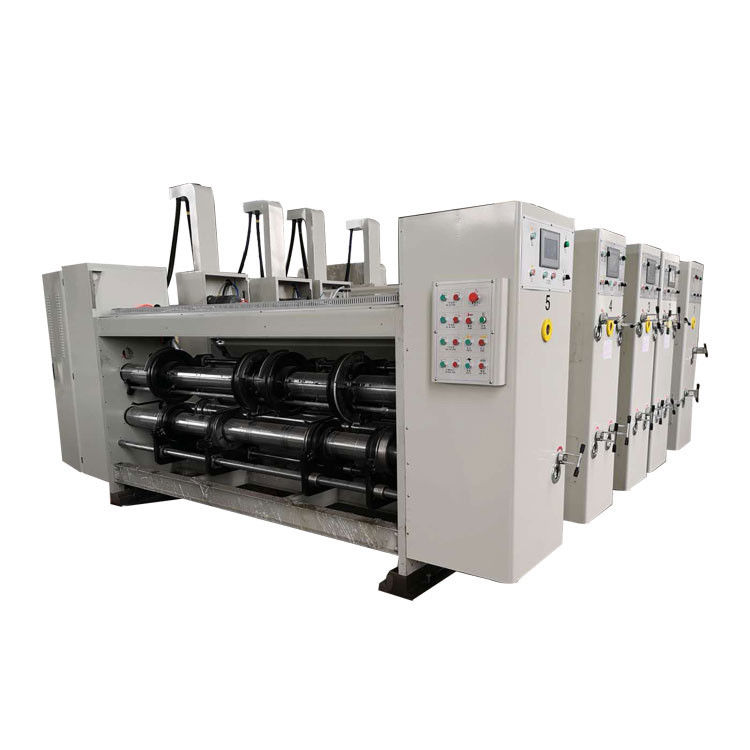

[1]Struktura pojedynczego wału

[2]Slotter fazy regulowane przez sterowanie komputerowe 360 stopni regulowania (przerwanie pracy może być regulowane),maszyna może zapasować zamówienie, ręczne regulacji poziome 20mm

[3]Prześcig wału noża w górę 176 mm, średnica siedzenia noża 465 mm

[4]Przedmiar wału walcowania 110 mm, średnica koła walcowania 180 mm

[5]Downa noże średnica wału 156,noże średnica 280mm

[6]Noże i koło zwrotne jednocześnie ruch elektryczny sterowanie (wprowadzenie rozmiaru pudełka, automatyczna regulacja)

[7]Noże z otworami 7 mm wykorzystują materiał stalowy po obróbce cieplnej, szlifowaniu, nożach z modelem zębów,

[8]Można wykonać mocowanie otworów (nieobowiązkowe)

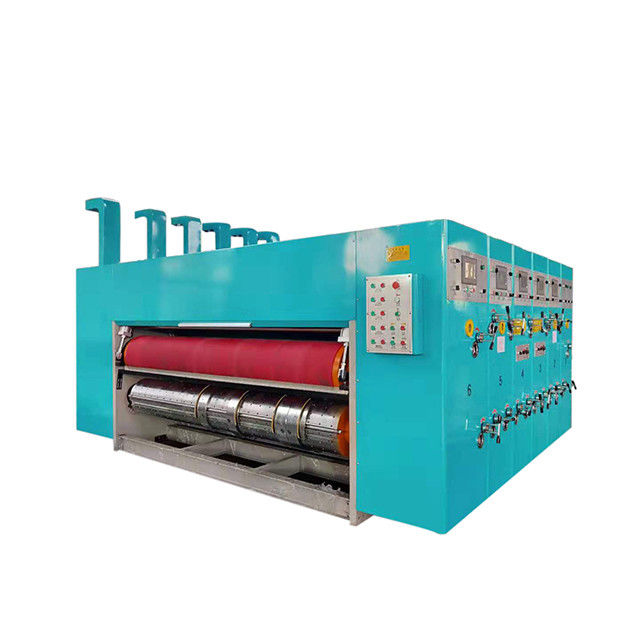

Część do cięcia matrycą

(Przymocowanie z gniazdkiem, gdy klient wybiera gniazdko, nie trzeba dodawać, jeśli nie ma gniazdka, ta część jest opcjonalna)

Ról narzędziowy (ról dolny)

[1] średnica zewnętrzna ¢360mm(mm (bez cięcia).

[2] szlifowanie powierzchni żeliwa, twardy chromowanie, korekta równowagi, zwiększenie stabilności pracy.

[3]Funkcjonalne rozstawienie otworów śrubowych, oś 100 mm; promieniowe 18 równych części.

[4]Gęstość szablonów drewna: 16 mm (dla trójwarstwowego kartonu) 13 mm (dla pięciwarstwowego kartonu)

Rolety podkładkowe (w górnej rolce)

[1] średnica ¢ 388,9 mm, pokrywa aniv 405 mm

[2] szybka zmiana podkładki typu, odporność na zużycie, długa żywotność.

[3] szlifowanie powierzchni żelaza odlewanego, chromowane twarde.

[4] korekta bilansu, zwiększenie stabilności operacyjnej.

[5] grubość paska 9 m. szerokość 250 mm. urządzenie pływające poprzeczne typu mechanicznego 40 mm. (regulowana prędkość pływania)

Mechanizm szlifowania

[1] elektryczne podkładki do szlifowania, modyfikowane szybko i wydajnie.

[2] w celu poprawy trwałości podkładki.

Wideo maszyny:

/https://youtu.be/hzM7tS0gzdA
