Krótki opis linii produkcyjnej tektury falistej 2-warstwowej 1200 mm

Krótki opis linii produkcyjnej tektury falistej 2-warstwowej 1200 mm

ZJ-F Elektryczny bezwałowy młyn walcowy

Cechy konstrukcyjne:
Symetryczna struktura może być zainstalowana w tym samym czasie, dwie wiązki papierowej tuby, mogą być używane do ciągłej maszyny do zmiany papieru
Elektryczne o zaciskanie, zwalnianie, przesuwanie w lewo i prawo
Regulacja hamulca za pomocą systemu płytek tarczowych.
Z dwustopniowym automatycznym rozprężaniem spinacza, rozmiar główki zacisku 3 cale
Data techniczna:

• Stojak na papier model aktywny: mechaniczny elektryczny
• Zacisk papieru scape: maks. 1200 mm
• Średnica zacisku: maks. ￠1200 mm
• Maksymalny ciężar ładunku z jednej strony: 1200 kg
• Moc: 380 woltów, 50 Hz
• Obróć moc silnika: 1,5 kW / zestaw Moc silnika zacisku: 0,75 kW 4 zestawy
• Model z hamulcem ręcznym (opcja model z hamulcem pneumatycznym)
• Marka Electricla: DELIXI CHIT
• Masa maszyny: 2,3 T

Głównie kupowane części, surowce i pochodzenie

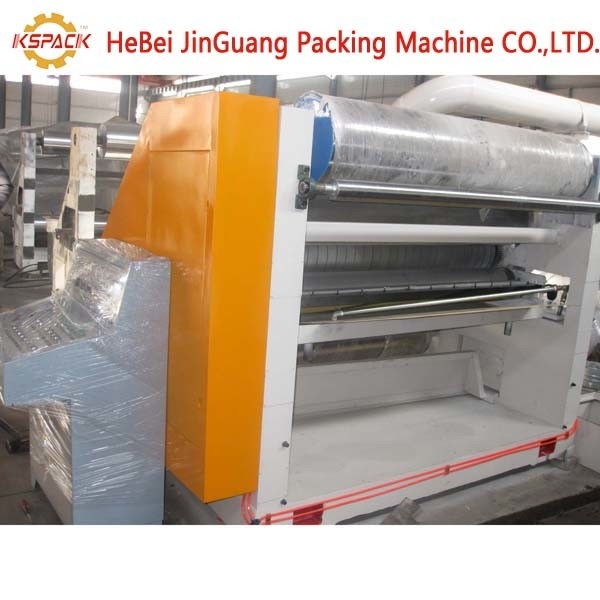

SF-280 Maszyna próżniowa z pojedynczą okładziną

Charakterystyka:
Zastosuj strukturę adsorpcyjną w stylu osłony, dopasuj do nawijarki wysokociśnieniowej, dopasuj nawijarkę do wyciszacza, sterowania powietrzem i elektrycznością skoncentrowanego na stole roboczym, odległość od głównej maszyny 1,5 m. Główna strona obsługi maszyny ma osłonę.Siedzenie maszyny z płytą ścienną w całości z żelaza, grubość płyty ściennej 130 mm, przyjęcie samej skrzyni biegów i przekładni kardanowej.Wałek falisty przyjmuje 48 crmo, stal stopową, po hartowaniu laserowym.Szlifowanie powierzchni, średnica rolki falistej 280 mm, twardość powierzchni HRC60, główna część rolki falistej i rolka dociskowa ze stojakiem o wysokiej temperaturze.Średnica rolki dociskowej 324 mm, szlifowanie nawierzchni i chromowanie, sterowanie cylindrem w górę iw dół, materiał stal średniowęglowa 45 #, hartowanie i odpuszczanie (z urządzeniem amortyzującym).Pneumatyczne sterowanie dostarcza lub cofa klej, średnica wałka do powlekania kleju 215 mm, powierzchnia po szlifowaniu, rzeźbiony anilox ze stali 25-liniowej, następnie chromowany, nawet wałek klejowy po szlifowaniu, a następnie chromowany.Rolka falista, materiał rolki dociskowej dostarczany przez zhongyuan tegang, rolka falista z jednej strony ma środkową wysokość 0,15 mm, rolka dociskowa z jednej strony 0,075 mm, środkowa wysokość.Dodaj urządzenie ograniczające.Naciśnij clycinder o średnicy 160 mm.Średnica podgrzewacza 320 mm, użyj stali bezparowej, połącz stalową miękką rurką.
Parametr techniczny

1. Szerokość robocza: 1200 mm
2. Kierunek działania: w lewo lub w prawo (zgodnie z projektem warsztatu cletns)
3. Prędkość projektowa: 80m/min
4. Skala temperatury: 160-200 ℃
5. Sprężarka powietrza: 0,4–0,9 MPa
6. Ciśnienie steary: 0,8-1,3 MPa
7. Fałszywy styl (Uvstye lub UVVstyle):
8. Parametr średnicy rolki:
9. Średnica rolki karbowanej: ￠280mm
10. Średnica rolki dociskowej: ￠324mm
11. Średnica wałka do nanoszenia kleju: ￠215mm
12. Średnica podgrzewacza: ￠320mm

Parametr mocy silnika:
Moc napędu głównego: napięcie znamionowe 7,5 kW: styl pracy 380 V 50 Hz ciągły (S1)
Moc nawijarki: napięcie znamionowe 7,5 kW: styl pracy 380 V 50 Hz ciągły (S1)
